衬垫式关节轴承是钢经过淬火再研磨后制成的球面内圈和2个衬垫以及罩壳组合在一起形成的。球面内圈的外镜面和衬垫的球面内径面之间具有自动调心性，在2个衬垫之间还留有适当的游隙用来存储润滑脂的构造形式。

靠金属网强化了的罩壳内面安装四氟乙烯树脂制的衬垫，把它作为固体润滑剂，使其和球面内圈的外径之间具有自动调心性的构造。

不锈钢系列，包含金属网的构成部件材料，都是不锈钢材质的。

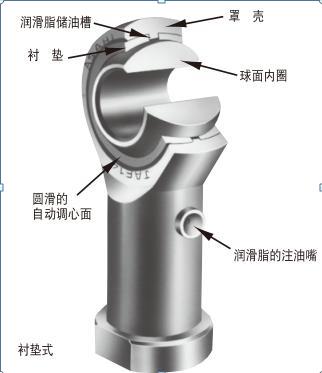

衬垫式关节轴承结构

1.圆滑的自动调心性

被精密加工过的球面内圈的外镜面和衬垫以及和罩壳的球面内径之间，可以实现自由的调心，摩擦很小，及其圆滑，可以弥补由机械的轴心的偏位和州的扭曲所引起的不适。

2.很大的自动调心角

根据往轴上的安装方法和尺寸的不同而不同，拥有较大的自动调心角，无论怎样的复杂运动，都无需费劲的可以很好的传动。

3.大的负荷能力和耐磨耗性

由于球面内圈，衬垫以及罩壳等都是用了幼稚的材料，经过精密的加工后被组装起来，所以可以承受重负荷，还具有很大的耐磨耗性。

4.安装简单

小型轻量，一体化构造，可以保持原样直接安装到机械上。很省事，可以有效防止安装时可能发生的一些潜在隐患。

5.无需保养的PTFE衬套式

PTFE衬套式采取固体润滑方式，无需再继续补充润滑脂。因此，不仅可以省去保养事宜，同事还不会污染机械周围的环境。
