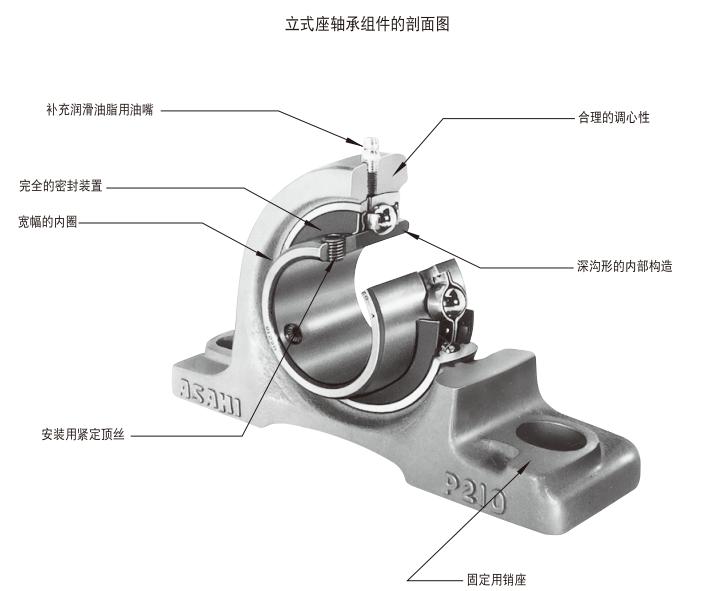

带座外球面球轴承的结构如图所示：

1.深沟型的内部构造

轴承的内部是和6200型6300型的深沟球轴承同样的构造，可以承受径向负荷以及轴向负荷，还有噪音也很低。

2.轴承和轴承座之间的互换性

轴承和轴承座之间具有互换性，必要的时候，可以 随时只把轴承交换一下即可，非常便利。

3.操作使用容易

带座外球面球轴承是把轴承和轴承座组合起来形成一体.因为事先已经在轴承内注入了适星优质的润 滑脂.所以只需保持原状安装到主轴上就可以马上进 行运转。因此，操作中不用担心有异物会混进轴承内，非常省事.可以避免在实际安装时可能会产生的未料 想到的麻烦。

4.优质美观的粘合性涂装

由于轴承座外表面的涂装材料，采用的是三聚氰酰胺树脂系列的烤漆涂料，所以涂膜的粘合性良好，美丽的光泽可以保持很长期间不褪色。

这种涂料，因为采用的是浅蓝的颜色，所以无论和 哪类机械装罝一起装配，都会很协调。

5.往主轴上安装简单

带座外球面球轴承往主轴上的安装方法有，靠内圈 的一端上有2个内六角紧定螺钉，用以安装到固定轴的 配紧定螺钉方法；内圈内径为带圆锥孔型，靠紧固套来 安装的带紧固套方法以及靠偏心套来安装的带偏心套方法：（偏心套的状态如图4所示。）无论哪种操作方法都很简单，另外，轴的加工也很容易。

轴承内圈端面部的凸状部外周面和偏心套端部的凹 状部内周面的中心错开了的ER型，还有轴承内圈端面 部的凹状部内周面和偏心套端部的凸状部外周面的中心错开了的EE型，在那个圆周上形成了楔子，楔固了轴和内圈。
